Kettenbot Entwurf Aufbau

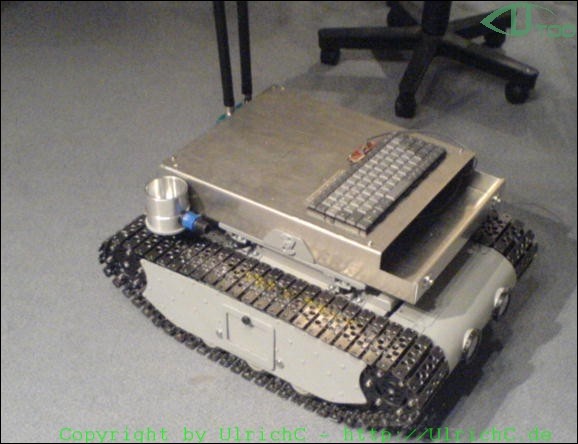

Die Teile des Aufbaus wurden während der Planung und Fertigung immer mal wieder zusammengeschraubt um Ideen für den weiteren Aufbau zu finden.
Im Grunde stand schon fest was alles eingebaut werden sollte, nur an welchem Platz im Roboter wurde manchmal gerätzelt ;-)
Der Roboter und sein Aufbau boten zwar viel Platz aber die sperrigen Teile wie Ladgerät und Tastatur bis hin zum Computer mussten sinnvoll positioniert werden.
Die Vorgabe "Einsatz drausen bei jedem Wetter" war hierbei Anlass für die meisten Überlegungen.
CYouToo Kettenroboter Montage - Übersicht
Die Bilder zum Zusammenbau des Kettenroboters, beschreiben die einzelnen Bauschritte zum Wach-Roboter.
