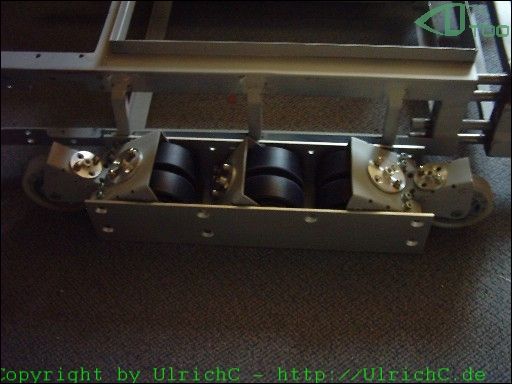

Kettenchassis Laufrollenhalter

Die Laufrollenaufnahme mit Schwingen und Rollen wurden als komplettes Teil auf den Rahmen geschraubt.

Dieser modulare Aufbau sollte später auch die Möglichkeiten zur Erweiterung vereinfachen.

 Bis dahin war es aber auch eine Zeitersparnis bei der Montage und Demontage des Fahrgestells.
