Start und Landevorrichtung für Multikopter DJI Phantom 4 und ELIOS

Cu-Copter-Hangar ist eine universelle Start- und Landevorrichtung für Multikopter. Stationäre oder in Verbindung zu einem mobilen Roboterfahrzeug, kann die Startvorrichtung einen Multikopter bergen. Geschützt untergebracht im geschlossenen Gehäuse der Startvorrichtung kann ein Multikopter startbereit aufbewahrt werden. Die Unterbringung ermöglicht einen Einsatz auf Knopfdruck nach Bedarf.

Gestartet wird vorzugsweise in der Nähe des Einsatzortes. Die Multikopter können mit dieser Vorrichtung mobil auf Roboterfahrzeugen zum Einsatzort gefahren werden. Auch eine stationäre Unterbringung, für einen Einsatz bei Bedarf, ist ebenfalls möglich.

Der Copter-Hangar kann für verschiedene Copter aufgebaut sein. Um einen anderen Multikopter einzupassen kann die Befestigung, Aktivierung und Landevorrichtung angepasst sein. Spezifische Halterungen und Einschaltvorgänge können berücksichtigt sein.

Technik

Die Startvorrichtung basiert auf dem einfachsten Prinzip.

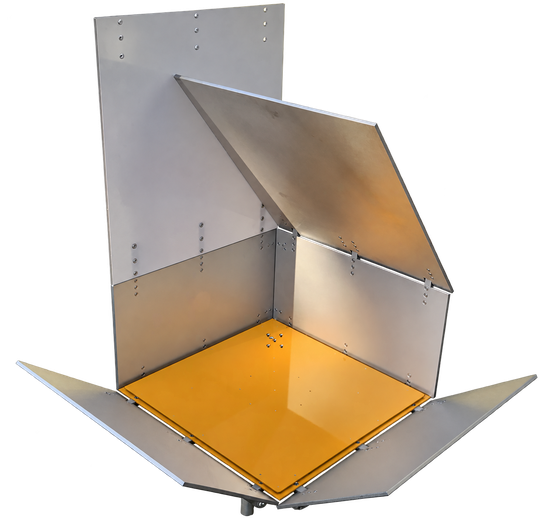

Eine Gehäuse das sich auf Befehl hin aufklappt und einen ausfahrbaren Boden hat und eine Befestigung der Copter im Innern berücksichtigt. Der Copter-Hangar besteht durchweg aus Aluminium-teilen. Die Gehäuse flächen haben ein zweckmäßiges und zugleich futuristisch anmutendes Design. Die Antriebe und Mechanismen sind geschützt unter dem Boden eingebaut. Mechanisch einstellbar in allen Funktionen ist die gleicht die Mechanik einem kleinen Uhrwerk. Die Hauptantriebe zum öffnen und schließen sowie zum Ein- und Ausgefahren kommen gänzlich ohne zusätzliche Elektronik aus. Für die Ansteuerung genügen zwei 24Volt Leitungen für die Antriebe der Klappen und des Bodens. Insgesamt ist der Copter-Hangar strahlungsunempfindlich und robust aufgebaut.

In der Praxis

Die Startvorrichtung ist praktisch getestet. Der Copter-Hangar wurde bislang für die Multikopter ELIOS und DJI-Phantom 4 konzipiert. Die vermeintlich kleinen Copter, nehmen sobald sie mit Propellern ausgestattet und startklar gemacht sind, fast den kompletten Raum in den Gehäusen ein. Beim Start liegt der Copter in einer Starthalterung oder wird mit Hilfe des ausfahrbaren Bodens frei vor dem Gehäuse geparkt. Starts und Landungen sind durch die Beschaffenheit des Copter-Hanger begünstigt. Für das Starten- und Landen ohne direkte Sichtverbindung sind die Startvorrichtungen mit zwei festen Wänden und einer Freifläche ausgestattet.

Projektunterlagen zu Quadrocopter Start- und Landevorrichtung Cu-Copter-Hangar

Unterhalb sind Projektunterlagen zu Cu-Copter-Hangar gelistet. Die Dokumente unterhalb sind vorwiegend als PDF-Datei formatiert.

Dokument	Beschreibung
	Datenblatt Cu-Copter-Hangar Cu-Copter-Hangar (Datenblatt Multicopter Start- und Landevorrichtung) Datum : 23.06.2019 Datei : pdf Version: 1.0 Größe : 125.04 kb Zähler : 22
	Abmessungen Cu-Copter-Hangar Cu-Copter-Hangar (Abmessungen Multicopter Start- und Landevorrichtung) Datum : 23.06.2019 Datei : pdf Version: 1.0 Größe : 29.60 kb Zähler : 18

Bilder zu Quadrocopter Start- und Landevorrichtung Cu-Copter-Hangar

Unterhalb finden Sie eine Sammlung von Bildern zum Cu-Copter-Hangar Quadrocopter Start- und Landevorrichtung.

Copter Start Vorrichtung

Copter Transport

Copter Hangar Dji Phantom

Copter Hangar Flyability ELIOS

Weitere Bilder...
