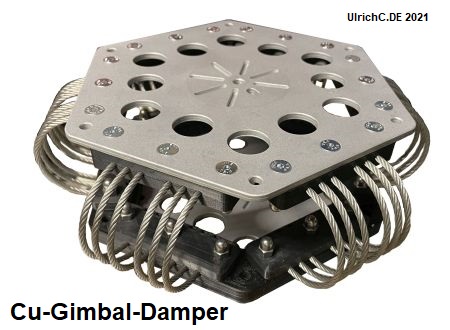

Cu-Gimbal-Damper Gimbal Dämpfer für mobile Roboter

Gimbal Dämpfer

Der Gimbal Dämpfer für mobile Fahrzeuge schützt empfindliche Hardware wie Kameras sowie Messgeräte vor Vibrationen und Schlägen.
Der Dämpfer isoliert auftretende Vibrationen und Schläge zuverlässig.

Projektbeschreibung Gimbal Dämpfer

Mobile Roboterfahrzeuge bzw. dessen Reifen und Motoren erzeugen Vibrationen. Wenn die montierten Systeme fest an einem Fahrzeug montiert sind, wirken auch Masse und die Trägheit der Bewegung des Fahrzeugs entgegen. Je nach Untergrund, Fahrgeschwindigkeit und Bereifung, können ruckartige Bewegungen potenziert auf montierte Systeme übertragen werden. Dies führt zu enormen Kräften auf die montierten Systeme. Insbesondere auf holprigen Straßen kann dies schnell zu Schäden führen.
Auftretende Vibrationen und Schläge können dabei empfindliche Kameras und Messgeräte beschädigen. Besonders technische Geräte die im Innern bewegliche Teile haben, wie Systemkameras und deren Objektive sowie Umweltmessgeräte, können auf mobilen Robotern Defekte erleiden.
Generell ist auch das Arbeiten mit Gimbals und kardanischen Kamerastabilisatoren auf mobilen Fahrzeugen schwierig. Ruckartige Bewegungen, können beispielsweise Gimbals überlasten und außer Funktion setzen und dabei die montierte Kameras beschädigen. Neben der mechanischen Beeinträchtigung kann es auch das Bildmaterial mit Vibration, dem sog.Jello-Effekt, durchsetzt sein.
Der Gimbaldämpfer sorgt für eine Entkopplung der Virationen und Schläge des Fahrzeugs auf das montierte Gerät.

Der Gimbaldämpfer kann an verschiedene Nutzlastgrößen mit einem Gewicht von 1-7kg angepasst werden. Dies wird durch Hinzufügen oder Entfernen von Drahtseilmodulen erreicht.

Technik:

• 2 Drahtseile je Module - 1Kg
• 4 Drahtseilmodule - 4Kg
• 6 Drahtseilmodule - 7Kg

Projektunterlagen zu Gimbal Dämpfer Cu-Gimbal-Damper

Unterhalb sind aktuelle Projektunterlagen zu Cu-Gimbal-Damper gelistet. Die Dokumente unterhalb sind in das PDF-Format gebracht.

Dokument	Beschreibung
	Datenblatt Cu-Gimbal-Damper Datenblatt Technische Daten zum Gimbal Dämpfer Datum : 01.05.2021 Datei : pdf Version: 1.0 Größe : 122.36 kb Zähler : 0
	Abmessungen Cu-Gimbal-Damper Abmessungen Technische Skizze zum Gimbal Dämpfer Datum : 01.05.2021 Datei : pdf Version: 1.0 Größe : 75.24 kb Zähler : 0

Bilder zu Gimbal Dämpfer Cu-Gimbal-Damper

Unterhalb ist eine Sammlung von Bildern zum Gimbal Dämpfer zusammengestellt.

Gimbal Damper 3d Print

Gimbal Damper

Plateform Damper

Gimbal Damper Video

Weitere Bilder...
