Cu-Rotary-Actuator Drehscheibe für mobile Roboter

Drehscheibe für Roboterplattformen

Entwicklung einer Drehscheibe für die Erweiterung mobiler Roboterplattformen.
Montiert auf einer Roboterplattform, können mit dieser Vorrichtung, Lasten und Werkzeuge gedreht werden. Eingelassen in der Fahrzeug-Trägerplatte kann die Drehscheibe darauf befindliche Gegenstände bis ca. 30 kg drehen.

Projektbeschreibung Drehscheibe

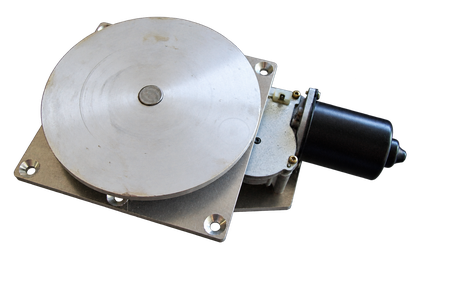

Die Drehscheibe ist kompakt aufgebaut und in weiten Teilen aus Aluminium gefertigt. Die Welle ist aus Werkzeugstahl und doppelt Kugelgelagert. Mit einem Getriebemotor sowie einem stabilen Riementrieb ausgestattet kann entsprechend kraftvoll gedreht werden.
Zusätzlich untersetzt mittels Riementrieb sorgt ein Getriebemotor für eine hohe Antriebsleistung. Der Motor befindet sich unterhalb der Drehscheibe, sodass rundum frei gedreht werden kann.

Projektunterlagen zu Drehscheibe Cu-Rotary-Actuator

Unterhalb sind aktuelle Projektunterlagen zu Cu-Rotary-Actuator gelistet. Die Dokumente unterhalb wurden alle in PDF-Format gebracht.

Dokument	Beschreibung
	Datenblatt Cu-Rotary-Actuator Datenblatt Technische Daten zur Drehscheibe Datum : 23.03.2013 Datei : pdf Version: 1.0 Größe : 109.56 kb Zähler : 24
	Abmessungen Cu-Rotary-Actuator Abmessungen Technische Skizze zur Drehscheibe Datum : 23.03.2013 Datei : pdf Version: 1.0 Größe : 70.18 kb Zähler : 10

Bilder zu Drehscheibe Cu-Rotary-Actuator

Unterhalb sehen Sie eine Sammlung von Bildern zum Drehscheibe.
(Weitere Bilder sind bei den einzelnen Teilen des Drehscheibes hinterlegt.)

Drehscheibe Roboterplattform

Rotary Actuator Vorrichtung

Drehgestell auf Roboter

Weitere Bilder...
