Cu-Chassis-XT(4WD)(Carrier) Roboterfahrzeug

4-Rad Fahrgestell, Tranportfahrzeug in Aluminiumbauweise

Cu-Chassis-XT 4-Rad in Aluminium-Großbauweise

Doku Bilder Videos Kontakt

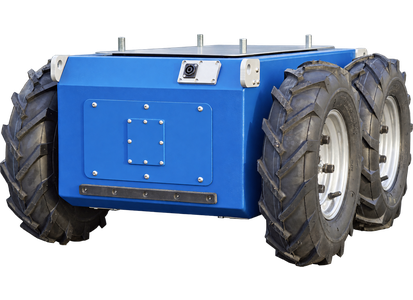

Das 4WD-Carrier Radfahrzeug ist eine vergrößerte Ausführung des 4WD-MAX Fahrzeugs. Wie alle Cu-Chassis-XT Fahrzeuge in Aluminium gefertigt ist das Fahrzeug ein robuster Geräteträger für den Einsatz als Transportfahrzeug. Auch als robustes Arbeitsgerät für den Außenbereich konzipiert ist die Roboterplattform für eine urbane Betriebsumgebung optimiert.

Ausgelegt als reines Transportfahrzeug kann das Vierrad-Chassis in Zuladung und Antriebsleistung optimiert sein.
 Beschreibung zur Roboterplattform..

Cu-Chassis-XT

Chassis und Entwürfe

2WD-CENTER(2x2)

2WD-MAX(2x2)

4WD-AU(4x4)

4WD-MAX(4x4)

4WD-Carrier(4x4)

6WD-MAX(6x6)

RT-AU(tracked)

RT-TAC(tracked)

RT-MAX(tracked)

Roboterplattform..

Technische Daten:

• Id: chassis-xt-4wd-carrier
• Typ: Radfahrgestell
• Antrieb: 4WD Vierrad 4x4
• Gehäuse: Aluminium
• Zuladung/Payload: ±100kg
• Bereifung: 4x 400mm
• Geschwindigkeit: ±6-8km/h
• Abmessungen(LxBxH): 840x655x450mm

Technische Details:

• Antriebskonzept 4WD
• Aluminiumgehäuse
• Gelagerte Antriebswellen
• Kettentransmission
• Stoßstangen
• Antriebsmotoren Winkeltrieb
• Befestigungsmöglichkeiten
• Robuste Felgen/Räder
• Weitere Technologien..

Die Leistungsdaten entsprechen den Mittelwerten zum Roboterfahrzeug. Anpassungen können nach individuellen Anforderungen vorgenommen werden.

Downloads/Informationen

Unterhalb sind aktuelle Unterlagen zum Fahrgestell in Vierrad-Aluminium Ausführung gelistet.

Dokument	Beschreibung
	4WD Carrier Datenblatt Cu-Chassis-XT(4WD)(Carrier) (Datenblatt zu Vierrad-Transportfahrzeug in Aluminiumbauweise) Datum : 27.12.2020 Datei : pdf Version: 1.0 Größe : 108.08 kb Zähler : 103
	4WD Carrier Abmessungen/Skizze Cu-Chassis-XT(4WD)(Carrier) (Abmessungen/Skizze zu Vierrad-Transportfahrzeug in Aluminiumbauweise) Datum : 27.12.2020 Datei : pdf Version: 1.0 Größe : 121.71 kb Zähler : 50

Bilder zu Cu-Chassis-XT(4WD)(Carrier)

Unterhalb sehen Sie eine Sammlung von Bildern zum Chassis.
(...)

4WD Carrier Weiterentwicklung

4WD Carrier Anwendungen

4WD Carrier Heck

4WD Carrier Front

4WD Carrier Seitenansicht

Steuerung 4WD Carrier

Bereifung 4WD Carrier

4WD Carrier Schneefahrt

Weitere Bilder...

Beispiele zu Cu-Chassis-XT(4WD)(Carrier)

Unterhalb sind Beispiele und verwandte Projekte zum Vierrad Transportfahrzeug in Aluminium-Großbauweise zusammengestellt.
