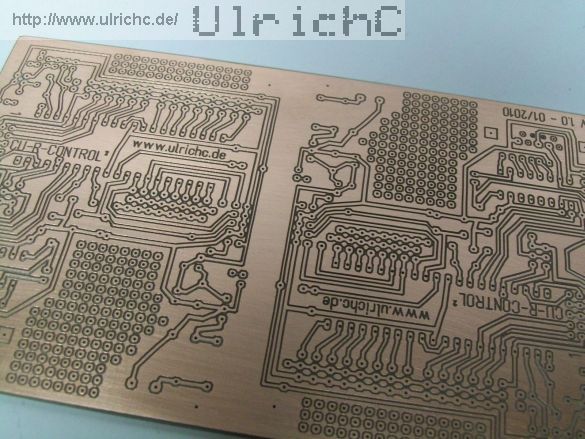

Isolationsfräsen Hauptsteuerung
Die Steuerung hat insgesamt nur wenige Lötbrücken. Auf einer Fläche gemäss Europaformat. können zwei dier Steuerungen untergebracht werden. Das Layout wurde auch zum Isolationsfräsen im CNC-Fräsverfahren optimiert.
Mit 0.8 mm Gravierstichel kann die gesamte Schaltung in einem Durchgang gefräst sowie gebohrt werden.
Cu-R-Control2 Hauptsteuerung - Übersicht
Hauptsteuerung zur Schaltung Cu-R-Control² (Bilder zur Schaltung)
