Anschlußbeschreibung MC

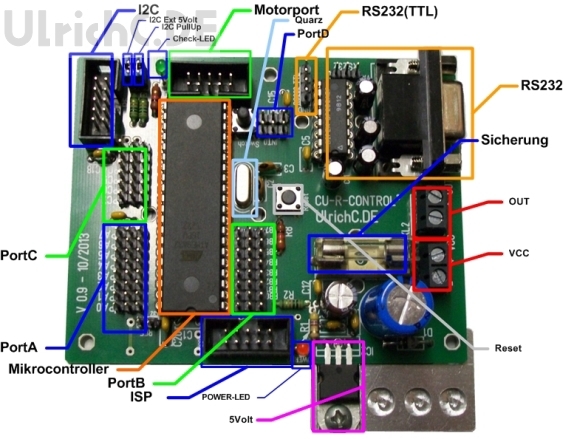

Die Abbildung zeigt alle Anschlüsse der Schaltung.
Mit CU-R-CONTROL² wurden alle gängigen Anschlussstandards für AVR-Mikrocontroller umgesetzt.
- Mit 10-pol Programmierschnittstelle mittels Standard AVR-Programmer programmierbar.
- 10-pol I2C-Bus zum Anschluss von Erweiterungen.
- Standard normgerechte RS232 Anschlüsse für Erweiterungen oder auch PC.
- Standard 3-pol Anschlüsse für Pinausleitungen
Cu-R-Control2 Hauptsteuerung - Übersicht
