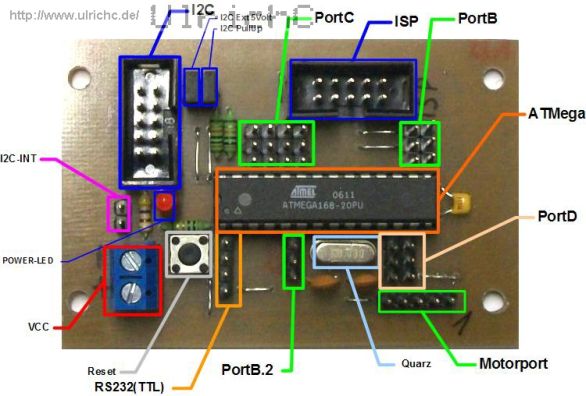

Anschlussbeschreibung
Die Abbildung zeigt alle Anschlüsse der Schaltung.
Mit CU-R-CONTROL² wurden alle gängigen Anschlussstandards für AVR-Mikrocontroller umgesetzt.
- Mit 10-pol Programmierschnittstelle mittels Standard AVR-Programmer programmierbar.
- 10-pol I2C-Bus zum Anschluss von Erweiterungen.
- Standard 3-pol Anschlüsse für Pinausleitungen
Alle Eingänge, sowie Ausgänge sind in der Dokumentation zur Schaltung beschrieben.
Cu-R-Control2 AddOn-M8-M168 - Übersicht
Erweiterung M8-M168 zur Steuerung Cu-R-Control² (Bilder zur Schaltung)
