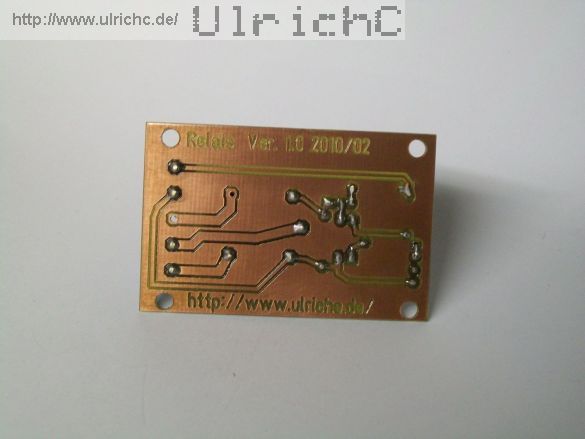

Isolationsfräsen
Das Layout wurde auch zum Isolationsfräsen im CNC-Fräsverfahren optimiert. Gänzlich ohne Lötbrücken aufgebaut, ist die Schaltung auch einfach aufzubauen.
Mit 0.8 mm Gravierstichel kann die gesamte Schaltung in einem Durchgang gefräst sowie gebohrt werden.
Cu-R-Control2 AddOn-IO-Relais - Übersicht
Erweiterung IO-Relais zur Steuerung Cu-R-Control² (Bilder zur Schaltung)
Cu-R-Control2 AddOn-IO-Relais - Bilder:
