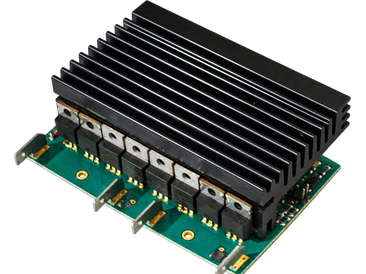

Der Prototyp zum CU-DC-MOTOR-CTRL wird aktuell getestet und für die nächste Fertigungsreihe aufbereitet.



 Aktueller Stand: Die Funktionsfähigkeit wurde schon mal sichergestellt.

Als  nächste Schritte sind Änderungen im Layout und Überarbeitungen für das Finish der Steuerung geplant. Der dann entstehende Prototyp wird dann, sobald alles passt, für verschiedene Projekte verwendet werden.
Die Steuerungen werden dann auch für erste Tester zu haben sein.

 Kurzbeschreibung zur Steuerung
Die Motorsteuerung wurde für den angestrebten Leistungsbereich von 500 Watt rustikal gestaltet. Der Leistungsteil (Driver) wurde mit Low- und HighSide FETs aufgebaut.
Gesichert wird die Leistung nicht zuletzt auch durch großzügig dimensionierte Leiterbahnen auf hochwertigen Leiterplatten.
 Besonderen Dank an dieser Stelle an Michael Heidinger, der mit seinem Schaltungsentwurf zur Halbbrückenschaltung dieses Projekt ermöglichte.

Ein frei programmierbarer Mikrokontroller mit ausgeleiteten IOs und Schnittstellen ermöglicht auch komplexe Anwendungen. Dieses Feature ist jedoch nur als Option zu verstehen. Denn CU-DC-MOTOR-CTRL wird in erster Linie als schlichte Motorsteuerung entwickelt.

Bis demnächst!

 https://www.ulrichc.de/project/cu-dc-motor-ctrl/
