Entwicklung eines Linearantriebs für den Einsatz in Robotern und Maschinen.
Für eine breitbandige Einsatzmöglichkeit wurde der Linearantrieb in der Bauform gewöhnlicher Hubkolben gestaltet. Der in sich geschlossene, elektro-mechanisch geregelte Antrieb ermöglicht eine kraftvolle Anwendung auf kleinstem Raum.

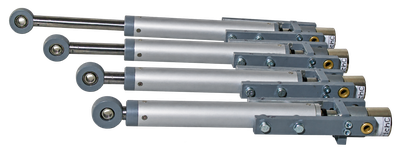

Linearantriebe
Projektverwendung:
Mit CU-LINEAR-DRIVE wurde in mehrere Projekte Bewegung gebracht. Zunächst wurde die Verwendung in den Projekten CU-ROBOTARM und CU-SENSORHEAD vorgesehen. Aber auch weitere Anwendungen, wie Türöffner, Scherenheber und unterschiedliche mech. Ausleger, wurden realisiert.
Projektanforderungen:
Die Anforderungen wurden in erster Linie anhand des geplanten Roboterarms festgelegt. Jedoch war auch eine weitere Verwendung ferner dieses Projekts geplant. Mit einer Vielzahl an Anwenungsgebieten im Hinterkopf, wurden die Anforderungen wie folgt formuliert.
Robuste Bauform
Geräuscharmer Betrieb
Variierbar in Kraft und Dimensionen
Integrierte Regelung
Elektronisch ansteuerbar via I²C oder auch RS232
Positioniergenauigkeiten< ± 0,5 mm
Hub 150 mm
Die Ansteuerung des Antriebs sollte folgende Funktionen unterstützen:
Konstruktionszeichnung Technischer Konstruktionsentwurf zum Linearantrieb
Technische Zeichnung
21.01.2009
1.0
165.98 Kb
Konstruktionszeichnung Technische Konstruktionsentwürfe zu Kolbenköpfen
Technische Zeichnung
21.01.2009
1.0
101.91 Kb
Elektronik Schaltskizze zum Linearantrieb
Schaltskizze
18.04.2009
1.0
264.10 Kb
Software Definitionen zum Linearantrieb
Softwaredefinitionen
18.04.2009
1.0
52.50 Kb
Dokumentation Softwarebeschreibung zum Linearantrieb
Softwarebeschreibung
04.04.2009
0.1
1.11 Mb
HALL-SENSOR Datenblatt zu den verwendeten Hallsensoren
Datenblatt TLE4935L
01.01.2001
1.5
503.89 Kb
MINIATURMAGNET Datenblatt zu den verwendeten Magneten
Datenblatt PIC-M020202
27.09.2010
1.0
15.81 Kb
GETRIEBEMOTOR Datenblatt zum verwendeten Getriebemotor
Datenblatt RB35C
27.09.2010
0
699.53 Kb
Bilder zu CU-LINEAR-DRIVE
Unterhalb wurde eine Sammlung von Bildern zum Linearantrieb bereitgestellt.
Rohteile Konstruktion
Musterantrieb Hydraulik
Linearkolben Konstruktion
Weitere Zylinder Testmontage
