Modul Serienfertigung (Series)
Modul Serienfertigung
Das Modul Series birgt Funktionen für die optimierte Serienfertigung. Mit dem Modul können Werkzeugbahnen dupliziert bzw. beliebig oft multipliziert werden. Sodass im Endergebnis ein Werkstück in Form einer NC-Datei mehrfach innerhalb eines Fräsauftrags hergestellt werden kann.
Speziell zur Herstellung von Serien aus Tafelwaren bzw. für flächige Bearbeitung geeignet optimiert das Modul die Serienfertigung bereits bei der Planung.
Die Serienfertigung muss nicht als Maschineneinstellung gesondert getroffen und gespeichert werden, sondern kann direkt im Anschluss an die CAD-CAM Datenerstellung erfolgen.
Mit Verwendung des Moduls werden die Serien Werkzugweise abgearbeitet. Auch um vermehrten Werkzeugwechsel zu vermeiden Arbeitet der NC-Optimizer für jedes Werkzeug alle Werkzeugbahnen bzw. Werkstücke der jeweiligen Serie ab.
Der NC-Optimizer verkürzt die Verfahrwege zwischen den einzelnen Werkstücken. Überflüssige Koordinatenbefehle zwischen den einzelnen Werkstücken werden zur Verminderung der Bearbeitungspausen entfernt.
Die Werkstückreihenfolge und der damit resultierende Fahrweg kann mittel Programmeinstellungen geändert werden. Zum Einen um die Verarbeitung sichererer zu gestalten und auch um die Serienfertigung zu beschleunigen arbeitet der NC-Optimizer mit einstellbarer Serienfolge. Siehe Kapitel Modus.
Serienplanung
Die Seriefertigung kann durch Festlegung der Stückzahl und des Bahnabstands festgelegt werden. Die Einstellungen werden jeweils auf den zwei Achsen X und Y festgelegt. Einstellbar ist die Stückzahl (Quantity), also Stückzahl sowie der Space also der Abstand oder auch Versatz zwischen den einzelnen Werkstück-Nullpunkten.
Anstand (Space)
Ausgehend vom Nullpunkt unten Links wird der Abstand in X sowie in Y Richtung zum nächsten auf der Achse liegenden Werkstück festgelegt. Falls nur eine Reihe, auf der X oder Y Achse hergestellt werden soll ist der jeweilige Abstand mit 0 festzulegen.
Quantity (Stückzahl)
Ausgehend vom Ersten Werkstück unten Links wird die Anzahl der Werkstückreihen je Achse X und Y festgelegt. Falls nur eine Reihe, auf der X oder Y Achse hergestellt werden soll ist die Stückzahl der jeweilig Achse mit 1 festzulegen.
Die Einstellungen können gemäß jeweiliger Programmbeschreibung getroffen werden.
Modus
Mit verschiedenen Modi für die Herstellung kann die Reihenfolge der Werkstückbearbeitung innerhalb der Serienfertigung festgelegt werden. Nach Art des Fräsauftrags sowie Güte des zu fräsenden Materials kann zwischen verschiedenen Reihenfolgen gewählt werden.
Die möglichen Modus-Einstellungen im Einzelnen.

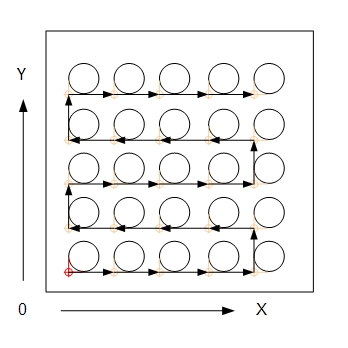

Modus 1
X-Reihenweise Kurz (Standard)Modus 2

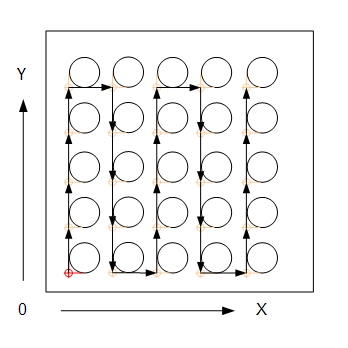

Y-Reihenweise KurzModus 3

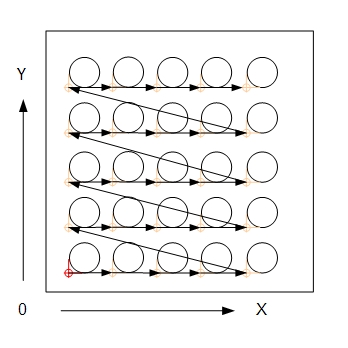

X-ReihenweiseModus 4

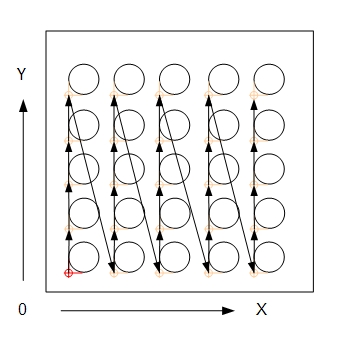

Y-ReihenweiseDie Einstellungen können gemäß jeweiliger Programmbeschreibung getroffen werden.
Anwendungsfall
Das Modul wurde für Kleinserien aus Tafelwaren oder auch Vorrichtungen mit mehreren Teilen geschrieben.
