Werkzeug Längensensor

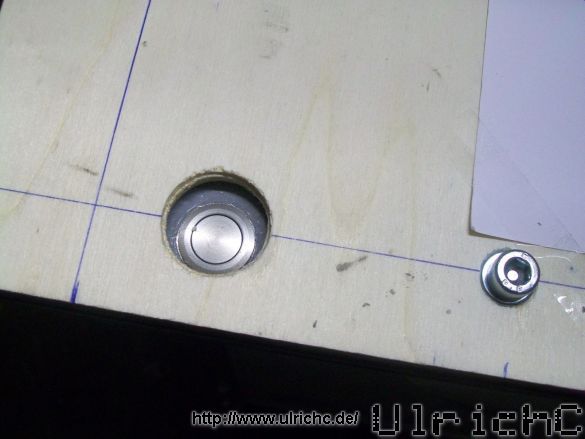

Ein Längensensor zur automatischen Werkzeug-Längenmessung wurde direkt im Tisch der Fräsmaschine integriert.
Mit diesem simplen Taster kann Programmtechnisch ein Referenzpunkt an der Werkzeugspitze ermittelt werden. Der Fräser fährt dabei über dem Taster in Z Richtung nach unten, bis der Kontakt geschlossen ist.
Die Wegstrecke vom Referenzschalter-Z bis hin zum Tastpunkt unterscheidet dann je nach Werkzeuglänge. Nach einmaliger Einrichtung ist die Maschine also in der Lage die Werkstücke selbst zu vermessen.
Die automatische Bestimmung der Werkzeuglänge funktioniert nur unter der Voraussetzung, dass der Werkstück-Nullpunkt auf dem Tisch, bzw. unter dem Werkstück, liegt.
Cu-CNC Steuerung der Portalfräsmaschine - Übersicht
Die Maschinensteuerung der Cu-CNC ist PC-Basierend und als solches mit handelsüblicher PC-Hardware kombiniert. (Bilder zur Konstruktion)
