Parallelität und Winkligkeit
Beim Zusamenbau wurde, klar, auf Parallelität und Winkligkeit geachtet. Um speziell bei dieser, doch etwas unhandlichen Konstrktion, die notwendige Stimmigkeit zu erreichen wurde mit einem kleinen Trick gearbeitet.

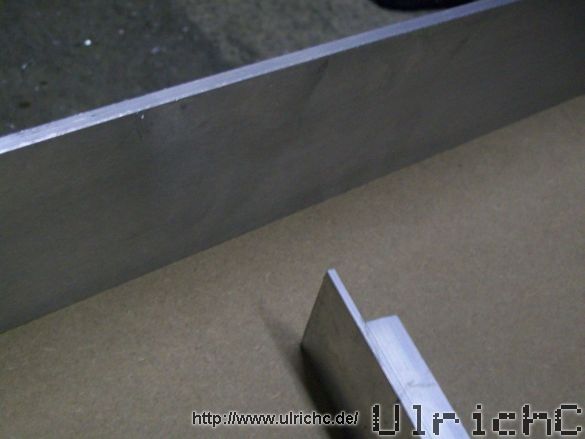

Abgeleitet aus einem Behelf bei Schlosserarbeiten, wurde unter die Grundplatte eine präzise zugeschnittene Holzplatte geschraubt. Die Holzplatte war sozusagen Maß-Bezugspunkt und zugleich Anschlag beim Zusammenau.
Cu-CNC Basis Plattform der Portalfräsmaschine - Übersicht
Die Basisplattform der CNC-Maschine, also der Maschinentisch, bildet das Hauptträgergergestell der CNC, (Bilder zur Konstruktion)
