 | CU-WW-LAN
Projektseite |
VON: Christian Ulrich
URL: http://www.ulrichc.de/project/cu-ww-lan/
|
Aufbau eines W-Lan-Netzwerks über eine Richtfunkstrecke.
Dieses Projekt beschreibt die für das W-Lan Netzwerk eingesetzten Antennen.
Die Antennen wurden alle selbst gebaut und für die jeweiligen Funkstrecken optimiert. Auch Datenfunk, Video sowie Bluetooth können mit den Antennen übertragen werden sofern es sich um 2,4 Ghz Geräte handelt.

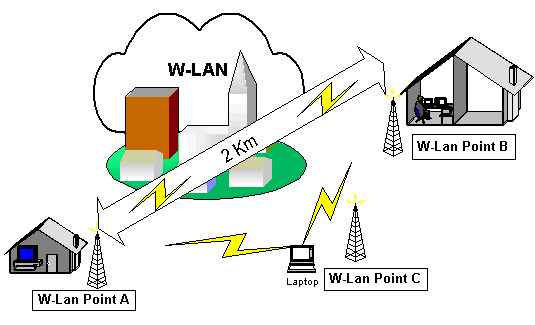

W-Lan Netzwerk
Eingesetzte Komponenten je W-Lan Point Point A & B
Yagi- Richtantenne
Diese W-Lan Richtantenne wurde mit wenig Zeitaufwand für den Aussenbereich aufgebaut.
Es handelt sich hierbei die um eine erweiterte Yagi- Richtantenne (besser bekannt unter Dosen-, Chipsdosen- oder auch Pringels-Antenne).
Richtantennen allgemein eignen sich zur Optimierung einer Funkverbindung in eine bestimmte Richtng. Die Optimierung kann hierbei nicht nur durch den reinen Leistungsgewinn der Antenne, sondern auch durch gezielte Ausrichtung der Antenne erzielt werden.
Benötigte Materialien:
N-Buchse (für Gehäuse mit oder ohne Gehäuse-Flansch)
Durchm. 75 - 80 mm Kunststoffrohr mit Endkappen an beiden Enden
Kunststoffscheibe
4x Unterlegscheibe 30 x 6,5
1x Selbstsichernde Mutter M6
1x Hutmutter M6
40 mm 4² Kupferkabel (eine Litze; auch Kupferdraht)
Aluminiumfolie
 Technische Zeichnung
Bilder:
Anschlußöffnung |
Refelktor |
Radiator |
Antennen fertiggestellt |
Anschlußfertig | | | |
|
Point C
Omni- Rundstrahlantenne
Diese W-Lan Antenne wurde ebenfalls aus einer vorhandenen Bauvorlage aufgebaut und für den Aussenbereich modifiziert.Das Erstellen der Antenne war gemesen an anderen Antennenkonstruktionen sehr Zeitintensiv.
Die Antenne kann mit beliebig vielen Elementen zusammengestellt werden und ist somit in Länge und Leistung variierbar. Die einzelnen Elemente der Antenne, werden aus RG213 Kabel hergestellt. Das Zusammensetzten der Antenne erfolgt durch schlichtes löten.
Weil bei dieser Antenne keine explizite Ausrichtung notwendig ist, eigent sich diese besonders für die Montage an portablen Geräten. Die Rundstrahl-Antenne wird senkrecht montiert und Strahl (wie der Name schon sagt) "rundum".
Die Antenne strahl jedoch nicht nach unten und nur wenig nach oben ab. Deshalb wurde diese Antenne bei Tests mit Flugzeugen parralel zum Rumpf montiert.
Benötigte Materialien:
N-Stecker (für RG213 Kabel)
500 mm RG213 Kabel
500 mm PVC-Rohr (Durchmesser 20 bis 22mm)
Technische Zeichnung
Bilder:
Allgemeines zu W-Lan
Leistungsoptimierung
Der Antennenbau kann eine starke Leistungsverbesserung und somit eine größere Reichweite des Netzwerks bewirken.
Jedoch kann eine Antenne, wenn falsch zusammengebaut oder falsch angeschlossen, ungünstig montiert etc. das genaue Gegenteil bewirken.
Die Möglichkeiten der Leistungsoptimierung ferner Antennenbau sind ebenfalls umfangreich. Auch mit Modifikationen an den Sendeanlagen und zus. Verstärkern etc. lässt sich die Leistung eines W-LANs oder ähnlichen Funkanlage deutlich verbessern.
Jedoch sollte ma ernsthaft in Erwägung ziehen ob man nicht andere Technologien nutzt bevor man sich in gesetzliche Dunkelzonen begibt.
 Gesetztliche Regelung
In wie weit Sie ihr W-Lan-Netzwerk modifizieren dürfen, ist durch gesetztliche Regelungen festgelegt.
In Deutschland sollten Sie auf jeden Fall die Regelungen der BNetzA (Bundes Netz Agentur) berücksichtigen.
Andernfalls können Sie sich mit ihrer "Funkanlage" schnell in der Grauzonen der Gesetzmäßigkeiten wiederfinden.
Hier wurde bewusst nichts über die gesetzlichen Gegebenheiten für W-Lan Funkanlagen geschrieben.
Informieren Sie sich am besten "selbst und direkt" bei der richtigen Stelle!Siehe  BNetzA |
|
