Aufbau einer Objektiv-Verstellung für Videokameras. Innerhalb dieses Kleinstprojekts wurde die Verstellung für kleine Objektive mittels Servo hergestellt.
Die Konstruktion wurde im Projekt CYOUTOO zur Einstellung der Schärfe verwendet.

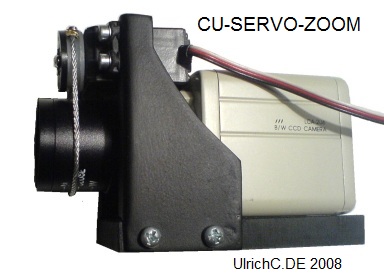

Objektiv mit Servoantrieb
Projektbeschreibung:
Für die einfachste Umsetzung von CU-SERVO-ZOOM wurde ein gewöhnliches Modellbauservo zur Verstellung eingesetzt. Das etwas stärker ausgelegte Servo bewegte das Objektiv nahezu 1:1 über eine Seilumlenkung. Die Bedienung über eine Mikrocontrollersteuerung wurde über Software-PWM realisiert. Eingesetzt wurde diese Konstruktion letztlich nur zur Schärfeeinstellung. Der Aufwand für einen Ausbau zum vollwertigen Zoomobjektiv war zu hoch, gemessen am Kauf eines entsprechenden Bauteils mit den benötigten Funktionen.
