Cu-Gravo Graviermaschine aus Plotter
Projektbeschreibung zu Graviermaschine aus Plotter Cu-Gravo
URL: https://www.ulrichc.de/project/cu-gravo/
VON: Christian Ulrich DATUM: 05/1998 STATUS: abgeschlossen

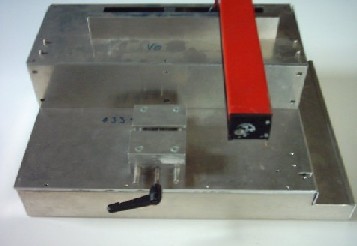

Graviermaschine mit Zentrierschraubstock
Graviermaschine auf Basis eines Plotters.
Dieses Projekt wurde von mir in der Zeit als Techniker nebenbei als Hobby realisiert. Die Idee war einen Plotter zur Graviermaschine umzufunktionieren.
Zwischenzeitlich wurde auch eine vollwertige Portal-CNC-Fräsmaschine entwickelt.
Projektname: Cu-CNC...
Projektbeschreibung Graviermaschine
Die Maschine wurde auf Basis eines Plotters neu aufgebaut.
Nur wenige Teile des Plotters fanden sich in der Graviermaschine wieder.
Maschinengehäuse, Spanntisch bis hin zum Zentrierschraubstock wurden jeweils selbst angefertigt.
Das Hauptproblem war es die Elektronik auf die neue Aufgabe anzupassen.
Aus diesem Grund wäre das Projekt heutzutage einfacher zu realisieren gewesen. Mittlerweile gibt es vielfältige Ansteuerungen auch für kleines Geld zu kaufen.
Für einen professionellen Einsatz in der Werkstatt, fehlt bislang die Dritte Achse. Die Dritte Achse der Maschine wird wohl auch nicht mehr fertig gestellt werden. Der Aufwand die Dritte Achse (Z-Achse) zu realisieren und die Softwaretreiber zu schreiben wäre gemessen am Aufbau einer neuen Maschine zu groß.
Die Maschine verweilt deshalb seit mehreren Jahren in verschiedenen Kisten. Zusammenbauen werde ich sie wohl nicht mehr, weil mittlerweile viele Teile in anderen Projekten verwendet wurden.
Bilder zu Graviermaschine Cu-Gravo
Für diese Bilder wurde die Maschine (zumindest das was davon übrig war) profiltaktisch zusammengesetzt.
