TRACKS (Ketten) Konstruktionen zu CU-CHAIN-CHASSIS

Die Pläne zum Modul:Tracks enthalten verschiedene Konstruktionsvarianten zu den Fahrgestellketten. Zwischen den einzelnen Variationen kann je nach Anforderungen, oder auch technischen Möglichkeiten, gewählt werden.Die Variationen unterscheiden sich neben technischen Eigenschaften auch durch ihren jeweiligen Aufwand bei der Herstellung. Bei der Wahl einer Kettenvariation, sollte in jedem Fall, zunächst von den physikalischen Anforderungen ausgegangen werden. Das aus der Konstruktion resultierende Gesamtgewicht bestimmt die Dimensionen der Ketten. Die gewünschte Fahrtgeschwindigkeit ist hauptsächlich den Eigenschaften des Fahrwerks, also den Laufrollen und Aufhängungen, zuzuordnen. Zugriff auf enthaltene Dokumente dieser Seite ist teilweise nur mit Login möglich. Die Anmeldung ist kostenfrei.

CU-CHAIN-CHASSIS: Übersicht  Fahrgestell-Antrieb  Fahrgestell-Gehäuse  Fahrgestell-Akku  Fahrgestell-Laufwerk  Fahrgestell-Ketten Fahrgestellkette oder auch Panzerkette aus Stahl

Variation 1 (Rollenkette mit verschweißten Kettenplatten)

Ketten:Gleisketten (verschweißt)

Dokumente zur ersten Variation der Fahrwerkskette. Es handelte sich hierbei um eine Gleiskette, die auf Basis einer Rollenkette mit Hilfe einer Vorrichtungen mit Kettenplatten ausgerichtet und verschweißt wird.

Beschreibung: Dokumente/Downloads: Datum: Version: Größe: Technische Zeichnung zu den Fahrgestellketten Technische Zeichnung 25.06.2005 1.0 93.29 Kb Stückliste zur Gleiskette.(Einzelteile und Materiallängen) Stückliste 02.07.2005 1.0 250.04 Kb Stückliste zur Gleiskette (Vorrichtung).(Einzelteile und Materiallängen) Stückliste 02.07.2005 1.0 243.52 Kb Technische Zeichnung Beschreibung 17.03.2007 2.0 919.09 Kb

Bilder zur Konstruktion:

Kettenplatten Schweißvorrichtung Gleiskette Raupenkette Weitere Bilder...

Variation 2 (Variationen Doppelrollenkette mit verschraubten Kettenplatten)

Ketten:Gleisketten (Doppelkette)

Diese Variation der Fahrwerksketten ist eine Alternative zur Variation 1 (Sie muss nicht verschweißt werden). Die Konstruktion basiert auf sogenannten Zweifach oder Doppel- Rollenketten, die mittels Verschraubungen zur Gleiskette montiert werden. Diese Kettenkonstruktion erfordert gegebenenfalls Kenntnisse im Hartlöten.

Beschreibung: Dokumente/Downloads: Datum: Version: Größe: Technische Zeichnung zu den Fahrgestellketten Technische Zeichnung 25.06.2005 1.0 105.33 Kb Stückliste zur Gleiskette.(Einzelteile und Materiallängen) Stückliste 02.07.2005 1.0 251.63 Kb Kurzanleitung und Beschreibung zur Fertigung der Kette Beschreibung 02.07.2005 1.0 565.66 Kb

Bilder zur Konstruktion:

Buchsenkette Kettentteile Weitere Bilder...

Variation 3 (Rollenkette mit verschraubten Kettenplatten)

Ketten:Gleisketten (verschraubt)

Diese Variation der Fahrwerksketten wurde als weitere Vereinfachung realisiert. Die Gleiskette, basiert auf einfachen Rollenketten, welche mittels Verschraubungen mit Kettenplatten montiert werden. Als Besondeheit, erfordern diese Alternative zur Fertigung jediglich Übung im Umgang mit einem Winkelschleifer. Diese Kette eignet sich auch für Hobbybastler!

Beschreibung: Dokumente/Downloads: Datum: Version: Größe: Technische Zeichnung zu den Fahrgestellketten Technische Zeichnung 17.11.2006 1.0 114.08 Kb Stückliste zur Gleiskette.(Einzelteile und Materiallängen) Stückliste 17.11.2006 1.0 250.15 Kb Kurzanleitung und Beschreibung zur Fertigung der Kette Beschreibung 13.01.2007 2.0 679.81 Kb

Bilder zur Konstruktion:

Kettenplatten Gleisketten Verschraubung Kettenrad Weitere Bilder...

Variation 4 (Schanierbandketten)

Ketten:Schanierbandkette

Diese Variation beschreibt die Fertigung von Schanierbandketten. Angelehnt an die Technik von Panzerketten, erfolgt die Führung der Ketten an den Flanken der einzelnen Kettenplatten. Diese Konstruktion kann auch mit sogenannten Hohlbolzenketten umgesetzte werden.

Beschreibung: Dokumente/Downloads: Datum: Version: Größe: Technische Zeichnung zu den Fahrgestellketten Technische Zeichnung 30.10.2008 1.0 116.22 Kb Beschreibung zur Kette Beschreibung 30.10.2008 1.0 166.70 Kb

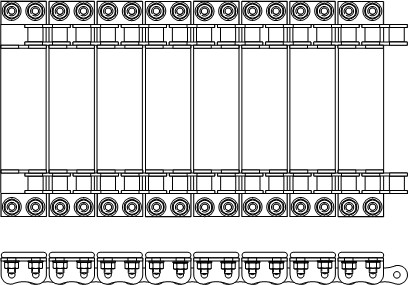

Variation (Flanschketten)

Ketten:Flanschketten

Diese Kette beschreibt den Bau einer Fahrgestellketten auf Basis von so genannten 'Rollenketten mit Flanschen' oder auch bekannt als 'Rollenketten mit Winkellaschen'. Diese Variante für eine Fahrgestellkette wird besonders für Kettenfahrzeuge mit über 100 Kg bis zu ca. 150 kg empfohlen.

Beschreibung: Dokumente/Downloads: Datum: Version: Größe: Technische Zeichnung zu den Fahrgestellketten (Mit breiten Winkellaschen) Technische Zeichnung 28.05.2007 1.0 128.93 KB Beschreibung zur Kette Beschreibung 14.07.2007 1.0 149.27 Kb

Begleitinformationen zu den Fahrgestellketten.

Beschreibung: Dokumente/Downloads: Datum: Version: Größe: Übersicht zu allen Ketten-Variationen Illustrierte Übersicht 24.06.2008 1.0 2.14 Mb
